U941SM电动柱塞阀外形分Z字形和腰鼓形两种，但内部结构和零件尺寸完全相同。有金属和非金属密封。
U941SM电动柱塞阀成品图：

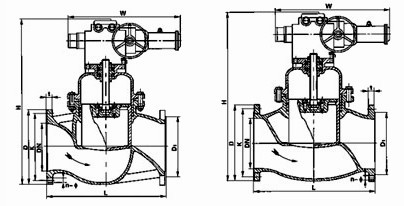

电动柱塞阀主要连接、结构尺寸：
|
DN(mm)
尺寸（mm） |
（UJ941H） U941SM |
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
|
型号 |
SMC-03 |
SMC-00 |
SMC-00 |
SMC-00 |
SMC-0
SMC-1 |
SMC-0
SMC-1 |
SMC-1 |
SMC-1
SMC-2 |
SMC-1
SMC-2 |
SMC-1
SMC-2 |
SMC-1 |
SMC-2 |
SMC-3 |
|
W |
865 |
910 |
910 |
910 |
940
1052 |
940
1052 |
1052 |
1052
1150 |
1052
1150 |
1052
1150 |
1150 |
1150 |
|
|
D |
165 |
185 |
200 |
235 |
270 |
300 |
360
（375） |
425
（450） |
485
（515） |
555
（580） |
620
（666） |
670
（685） |
730
（755） |
|
K |
125 |
145 |
160 |
190 |
220 |
250 |
310
（320） |
370
（385） |
430
（450） |
490
（510） |
550
（585） |
600
（610） |
660
（670） |
|
D1 |
99 |
118 |
132 |
156 |
184 |
211 |
274
（284） |
330
（345） |
389
（409） |
448
（465） |
503
（535） |
548
（560） |
609
（615） |
|
t |
20 |
22 |
24 |
24 |
26 |
28 |
30
（34） |
32
（38） |
34
（42） |
38
（46） |
40
（50） |
42
（50） |
44
（52） |
|
n-φ |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26
（12-30） |
12-30
（12-33） |
16-30（16-33） |
16-33
（16-36） |
16-36
（16-39） |
20-36
（20-39） |
20-36
（20-42） |
三、本厂生产的电动柱塞阀所需的力距参数表：
|
DN(mm)
尺寸（mm） |
U941SM-25(40) (N.m) |
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
PN2.5 |
120 |
220 |
240 |
320 |
480 |
550 |
1100 |
1400 |
1500 |
1800 |
2400 |
3000 |
4000 |
|
PN4.0 |
250 |
300 |
340 |
500 |
600 |
1000 |
2000 |
2600 |
2800 |
3400 |
4000 |
5000 |
5800 |
注：1、表中所列为典型规格的技术参数，用户如选用其它参数，订货时请说明。
