SD44X型手动排泥阀主要安装于各类水池外,排除水池底部的泥沙用污水。SD44X手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启,相反就快速关闭。

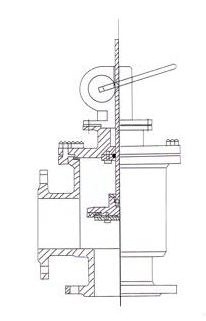

SD44X型手动排泥阀产品图:

SD44X型手动排泥阀外形尺寸、法兰连接尺寸
公称通径DN(mm)|尺寸(mm)|型号 |
手动型SD44X-1.0 |
H |
L1 |
L2 |
D |
D1 |
z-фd |
150 |
670 |
175 |
145 |
280 |
240 |
8-23 |
200 |
760 |
225 |
185 |
335 |
295 |
8-23 |
SD44X型手动排泥阀技术参数:
公称压力 |
适用温度 |
手动型适用介质 |
阀标材料 |
阀瓣材料 |
阀体齿轮材料 |
PN1.0MPa |
常温 |
水、污水、泥沙 |
不锈钢 |
衬胶板NBR |
HT200 |
SD44X手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启,相反就快速关闭。
订货须知:
产品名称与型号②产品口径③ SD44X型是否带附件,以便正确选型。热线电话:021-24282160,若已由设计单位选定的SD44X型号,请按型号直接向我厂销售部订购。感谢您访问SD44X排泥阀专栏。(穆科阀业) |
